丹江口市红石岩沟水库工程（枢纽工程）

一、项目名称：丹江口市红石岩沟水库工程（枢纽工程）。

二、建设地点：丹江口市盐池河镇。

三、主要建设内容

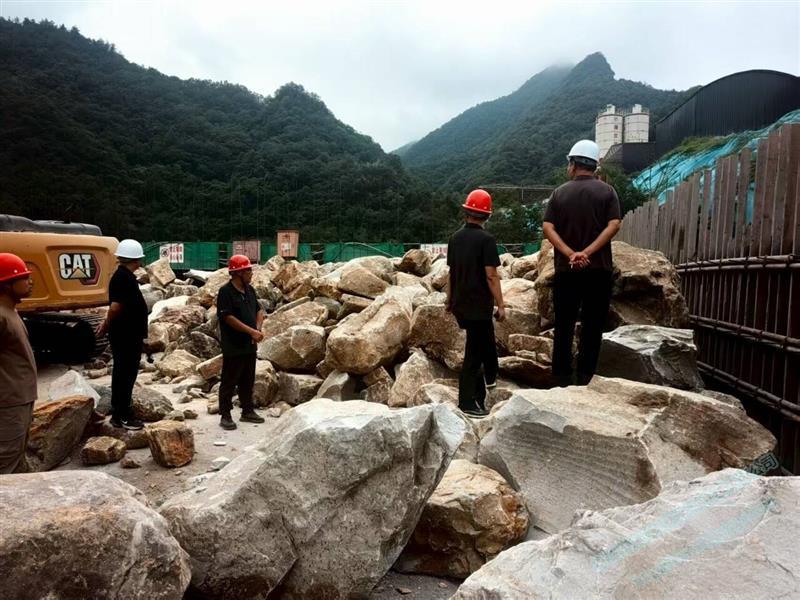

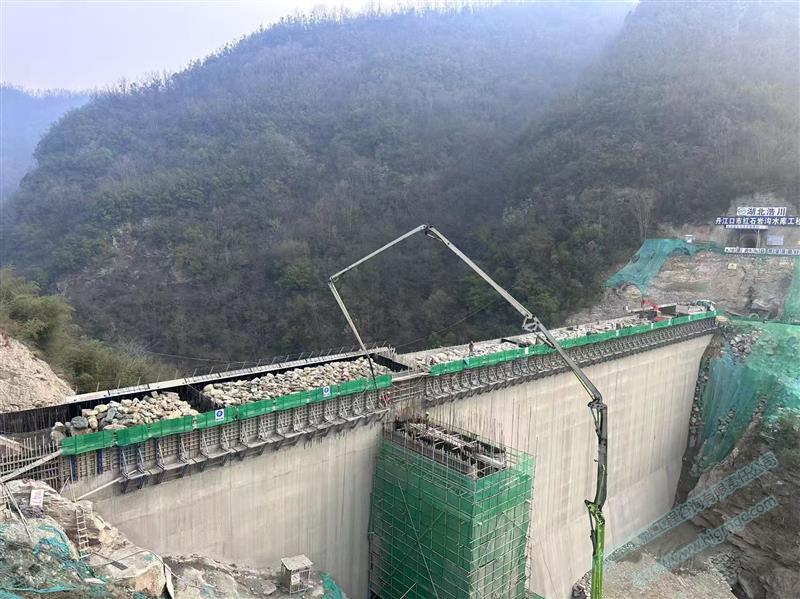

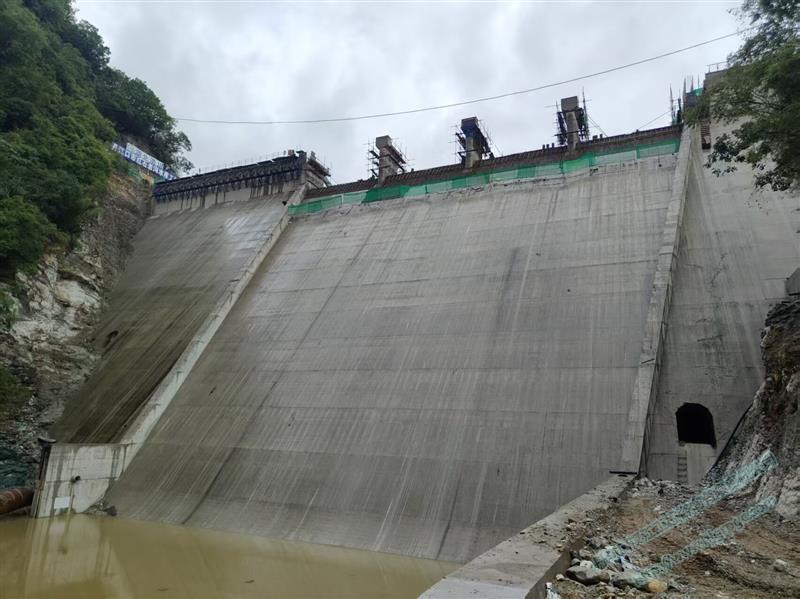

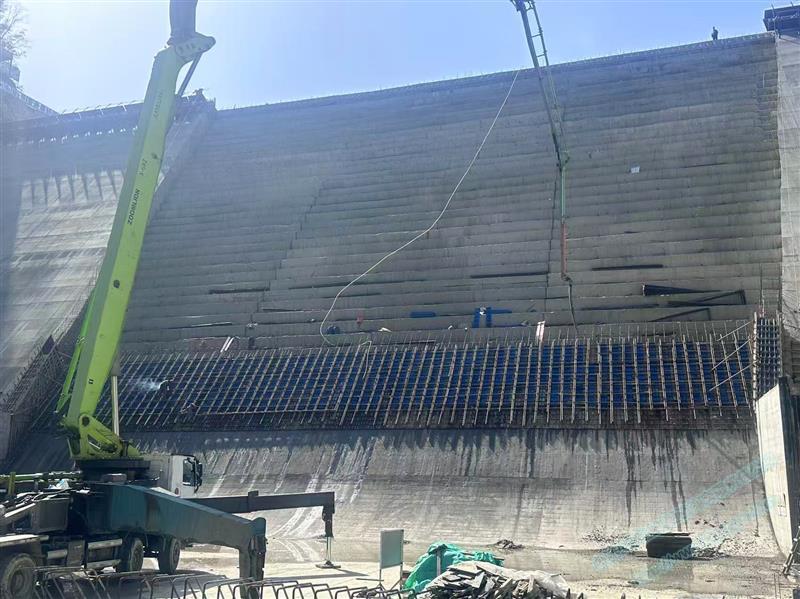

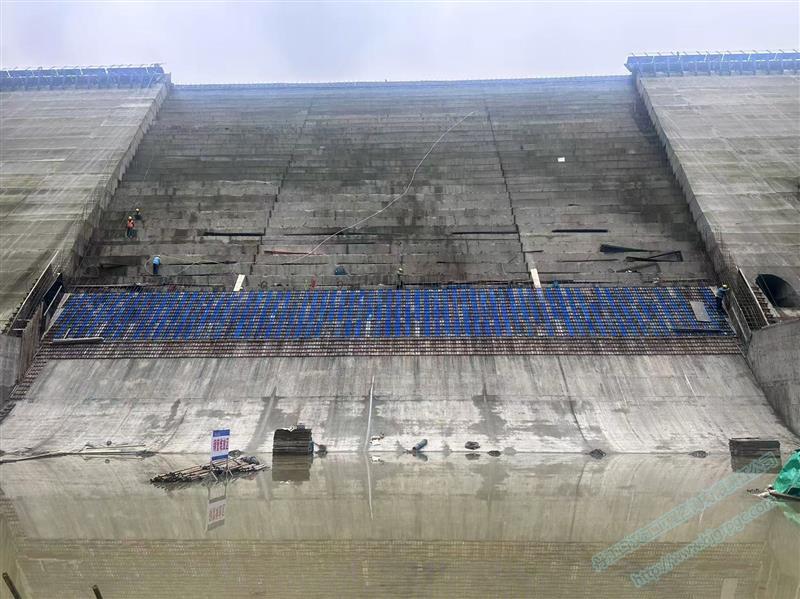

（1）枢纽工程：水库主要建筑物由大坝、溢洪道、供水建筑物等组成。大坝为堆石混凝土重力坝，坝顶高程486.0m，最大坝高61.0m，坝顶宽4.5m，溢流坝段最大底宽48.85m，非溢流坝段最大底宽35.55m。在坝顶处设无闸控制堰顶溢流泄洪，溢流堰净宽45.0m，堰顶高程482.0m，挑流消能。正常蓄水位482.0m，设计洪水位483.43m，校核洪水位484.92m，设计引水流量为0.10m³/s。

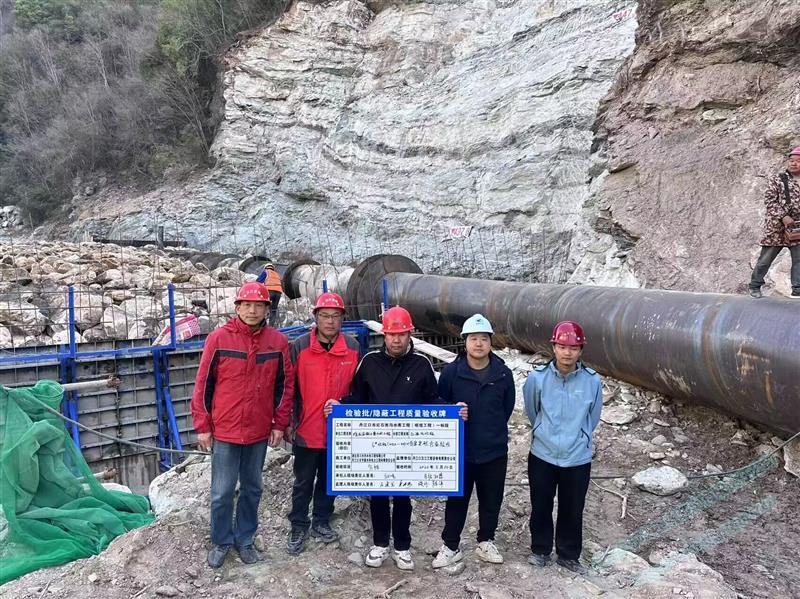

（2）输水工程：取水口位于大坝左岸非溢流坝段，输水管道分别沿红石岩沟左岸和浪盐路而行，沿途经过盐池河红石岩沟水厂、白杨坪林区水厂、浪河水厂、肖河水厂，输水管线主线（管径φ350mm）37.48km，支线（管径φ125mm）长5.73km。

（3）大坝安全监测设计

红石岩沟水库大坝应设的仪器监测项目有变形观测、渗流观测、水位观测等。

（4）机电及金属结构

1）水力机械

根据进水口的部分，取水形式为3层闸门控制取水，输水管线高低起伏，防止产生气室，阻碍水流通过，需在最高点设置复合排气阀；同时为了方便管道的检修和维护，在穿路管段、沿公路桥敷设和管道分水处等部分设置检修阀门，在管道最低处设置排水阀。

2）电气工程

本工程位于盐池河镇盐池湾村，根据丹江口电网10kV配电网络现状，浪河镇至盐池河镇有一条10kV线路，该线路起点为浪河镇，终点为盐池河镇，线路全长32km。本工程距盐池河镇4.0km，工程区坝址下游1km处新建盐池河水厂有一回10kV线路，配置一台100kVA变压器。从盐池河水厂10kV线路“T”接至坝顶，线路全长1km，导线采用LGJ-35型。

照明电源取自低压开关柜，电压采用AC220V。根据不同环境和场所的照明要求，选用合适的灯具，并满足各自的照度要求。

3）金属结构

红石岩沟水库金属结构部分主要由进水口拦污栅、进水口检修闸门、进水口工作闸门、输水钢管，放空旁通管和生态流量管等组成。进水口拦污栅设在分层进水口上游，设置1扇活动式拦污栅，孔口尺寸宽度1.0m，检修平台高程486.00m。

四、监理服务期:840日历天，其中计划监理服务期840日历天，另加缺陷责任期12个月。自2024年05月31日至2026年09月17日。
