丹江口市习家店(龙泉寺)水电站项目工程
龙泉寺水电站位于丹江口市习家店镇境内。所在河流为汉江北岸一级支流──黑沟河中下游。是一座以发电为主,兼有工业供水、旅游开发等综合效益的水电枢纽工程。
电站工程由大坝、引水隧洞系统、压力管、发电厂房、升压站5部分组成。坝址以上承雨面积112.75Km2,水库总库容455.8万m3,其中有效库容316.4万m3。
大坝:坝型为堆石混凝土双曲拱坝,最大坝高37.6m,坝顶防浪墙高1.2m。坝顶设溢流堰,溢流堰顶高程(水库正常蓄水位)245.0m。
发电引水系统:发电引水系统进水口布置在坝前右岸。进水闸室装净空1.2×1.2m平面钢闸门1扇(事故检修)。闸室下接压力隧洞,隧洞断面为城门洞型。底宽1.2m,侧墙高1.45m,拱矢高0.35m。洞壁为钢筋砼衬砌,衬砌厚度0.3m。
压力管:为钢管,主管内径1.0m,下接2支管,支管内径0.7m。

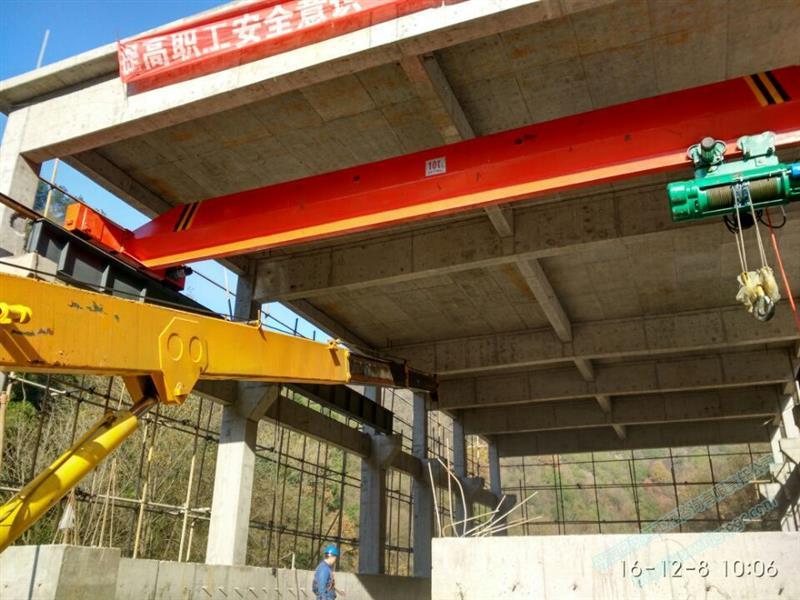

厂房:布置在黑沟河右岸的板桥河河口上游河段。内装2台单机容量为750KW的发电机组。
升压站:布置在厂房北侧,内装1台容量为2000KVA的主变压器。
|
